瓷磚空鼓、開裂、爆口、脫落是我們鋪貼完瓷磚后，遇見的最頭疼的問題，自己不懂什么原因造成的，經(jīng)銷商說不是瓷磚的問題，施工方說不是施工的問題，推來推去，無人愿意負(fù)責(zé)。



什么是瓷磚空鼓?

由于原砌體和粉灰層中存在空氣，用空鼓錘或硬物輕敲抹灰層及找平層發(fā)出咚咚聲即為空鼓。根據(jù)《建筑裝飾裝修工程質(zhì)量驗(yàn)收規(guī)范》(GB50210-2001)第4.2.5條“抹灰層應(yīng)無脫層、空鼓，面層應(yīng)無爆灰和裂縫”。

瓷磚空鼓原因分析



01

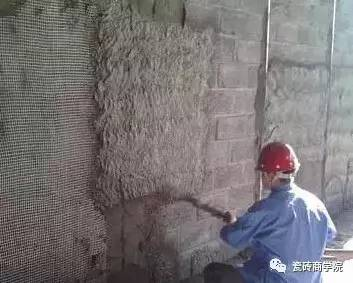

墻體膩?zhàn)訉記]有清理干凈





毛坯房的墻面存在一層膩?zhàn)訉?，鋪貼瓷磚的時(shí)候需要清理干凈，并且用鋼絲鑿毛干凈。如果不清理干凈，水泥砂漿與墻體粘結(jié)的不牢靠，會(huì)出現(xiàn)空鼓，即使瓷磚與水泥砂漿粘結(jié)得再好，也會(huì)脫落！





02

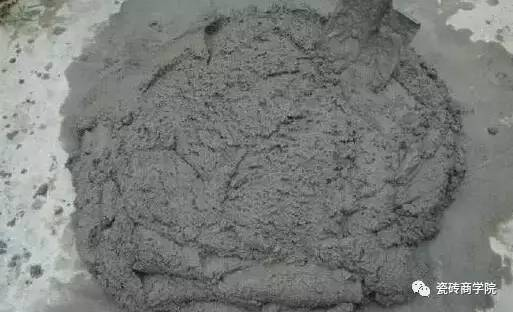

水泥砂子的比率不對(duì)





一般墻磚是1比2.5，即1份水泥，2.5份砂子，然后混合之后去粘貼。很多時(shí)候，沒有準(zhǔn)確控制，1:4、1:6粘貼上去，非常不牢靠。當(dāng)時(shí)看起來是粘貼住的，但是時(shí)間一長(zhǎng)就容易脫落，并未瓷磚質(zhì)量問題！





03

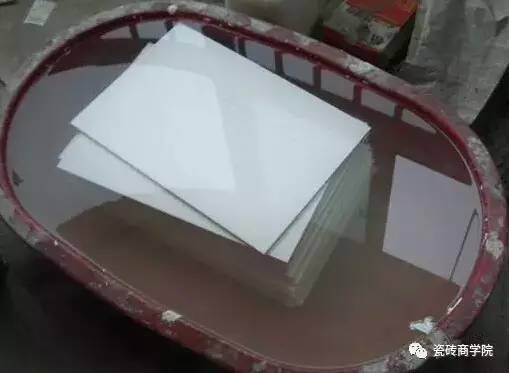

墻磚鋪貼前沒有浸泡





很多墻磚是瓷磚，瓷片的吸水率大于10%，如果鋪貼前不浸泡，會(huì)把泥漿中的水分吸走，導(dǎo)致空鼓和開裂，甚至是脫落！









04

瓷磚吸水率不及格





吸水率過高，瓷磚坯材密度較松、容易吸水，瓷磚經(jīng)熱脹冷縮后會(huì)導(dǎo)致表面龜裂，甚至整體瓷磚剝落。





而吸水率過低的墻磚因?yàn)殡y以吸收水泥砂漿中的水分，瓷磚和水泥之間無法形成粘結(jié)力，脫落的機(jī)會(huì)也會(huì)大大增加。





05

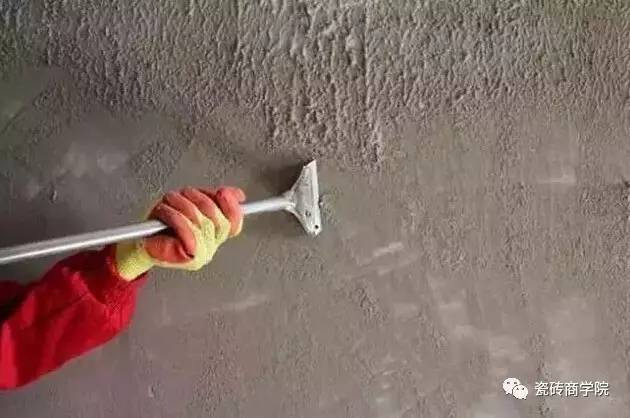

基層抹灰沒做好





墻面、地面基層必須處理干凈，清除墻面上的各類污物。

基層抹灰沒有處理干凈的話，鋪貼時(shí)水泥砂漿的水分被基層的灰塵等沉積物吸收，粘結(jié)質(zhì)量就會(huì)受到影響，最終導(dǎo)致空鼓或是脫落現(xiàn)象。







墻基沒有澆水





墻基鋪貼前沒有充分濕潤(rùn)，造成水泥砂漿和磚體里的水被吸走，砂漿在凝固時(shí)間內(nèi)沒有足夠的濕度，無法充分粘結(jié)瓷磚。



鋪貼前一天用水澆濕基層，將濕度控制在30—70%。







07

瓷磚留縫不夠





瓷磚是天然泥土燒制而成的陶瓷制品，會(huì)隨著溫度的變化熱脹冷縮。瓷磚不留縫，瓷磚會(huì)相互擠壓脫落，一般要留1~2mm的縫，就像混泥土路面一定要切割留縫一樣。很多時(shí)候，施工過程師傅水平不行、趕工期，導(dǎo)致留縫不均勻，有的地方留2mm，有的地方留了0.5mm的縫。所以，鋪磚很重要，找?guī)煾敌柚?jǐn)慎，需要找手藝好、口碑好的師傅！







08

水泥標(biāo)號(hào)選擇不當(dāng)





水泥砂漿標(biāo)號(hào)間接影響它與瓷磚的凝結(jié)效果。

標(biāo)號(hào)不夠，粘粘性不好，而水泥標(biāo)號(hào)過高，一旦水化放熱快，水分迅速蒸發(fā)，加之環(huán)境溫度差距太大的話就容易產(chǎn)生裂縫，粘合不好容易使瓷磚出現(xiàn)松動(dòng)甚至脫落。





二次敲擊





很多人鋪貼后發(fā)現(xiàn)瓷磚不平整，會(huì)進(jìn)行二次敲擊壓平，這會(huì)造成已經(jīng)失去部分水分的砂漿松動(dòng)。





10

水泥砂漿沒有涂抹均勻





瓷磚鋪貼時(shí)，背面的水泥砂漿需要涂抹均勻飽滿。有些瓦工為了節(jié)省時(shí)間打圍堰砂漿，只涂抹在瓷磚四周，造成只有瓷磚邊3~5公分的砂漿粘貼墻體，鋪貼后空鼓率過高。
